產品概述

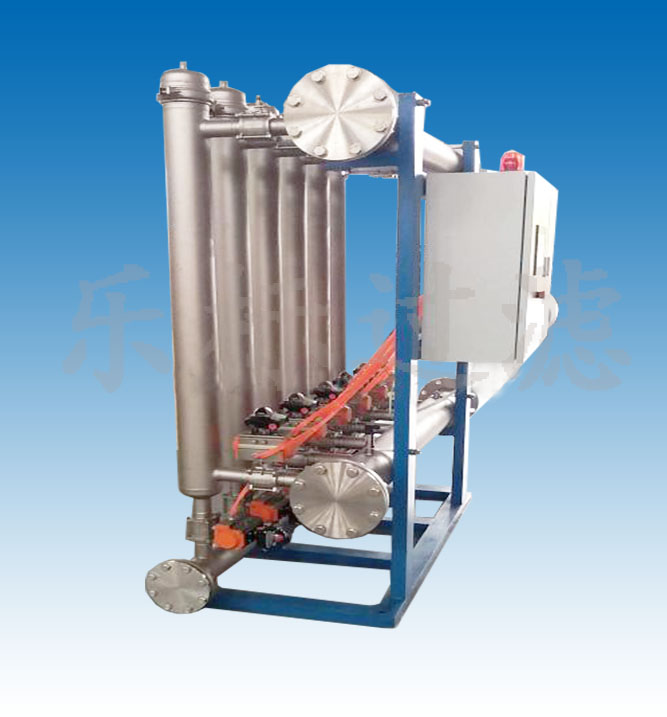

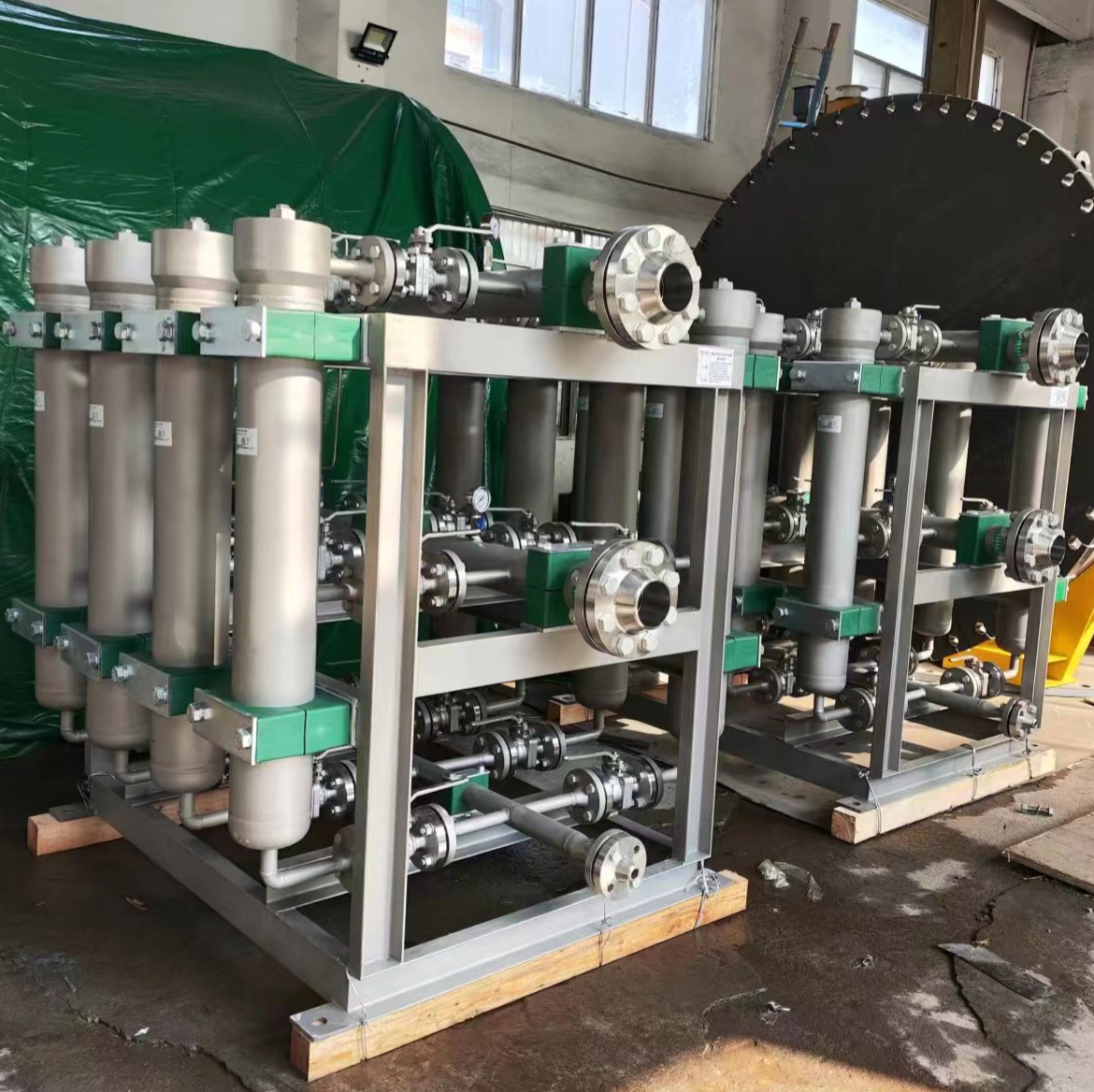

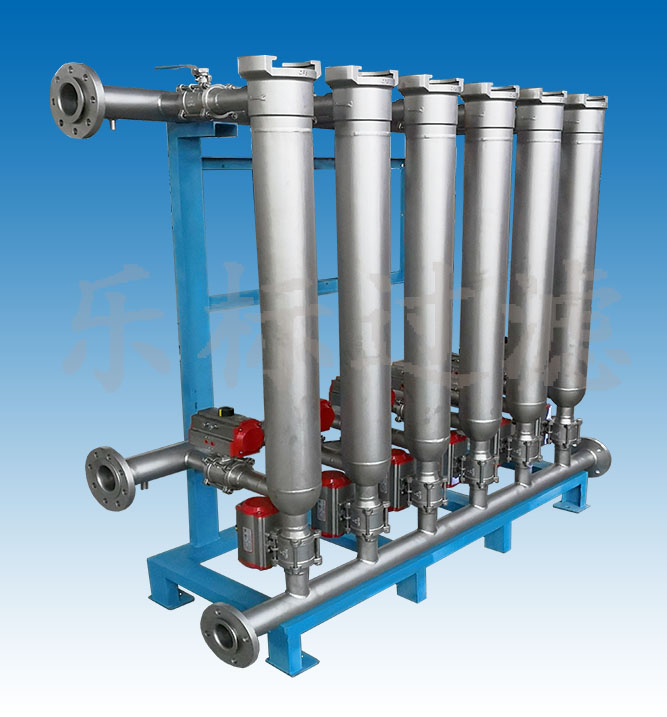

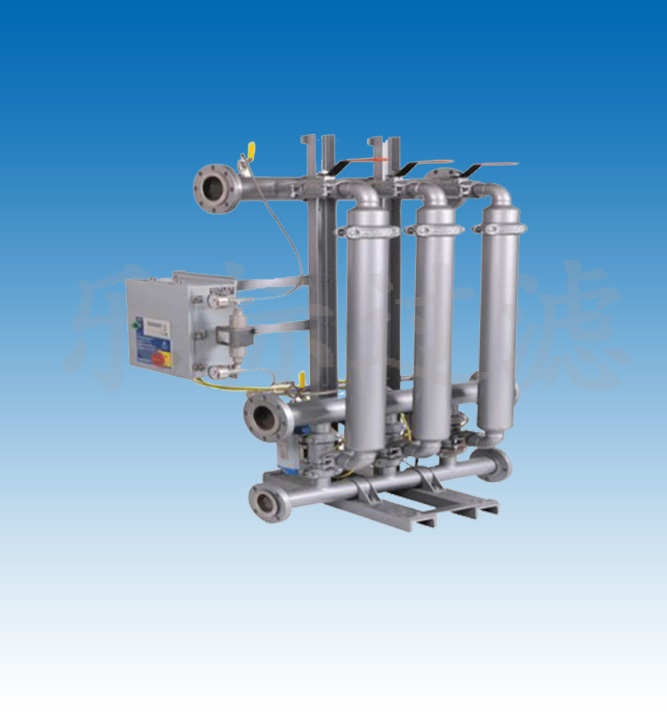

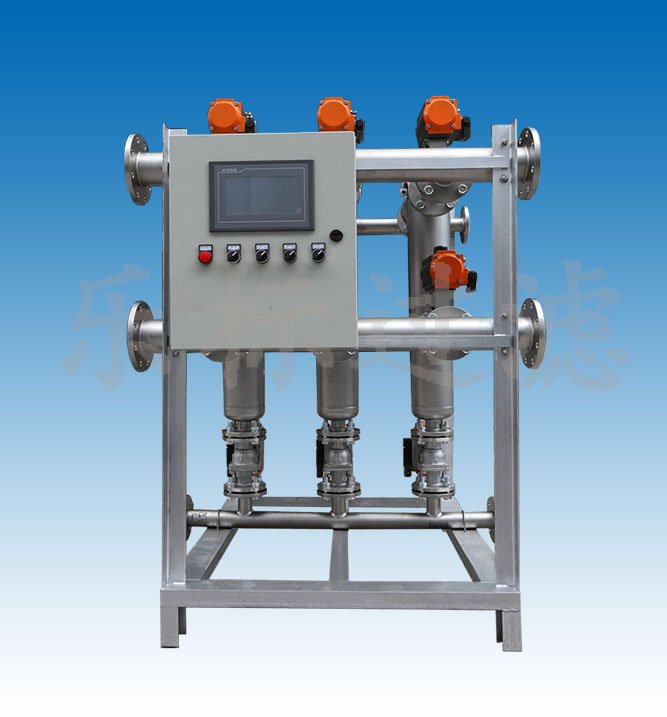

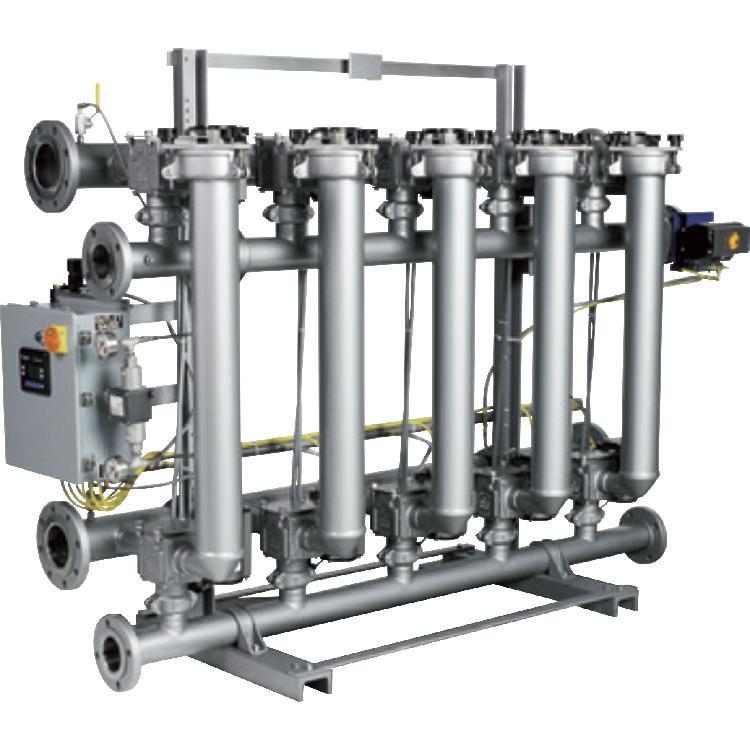

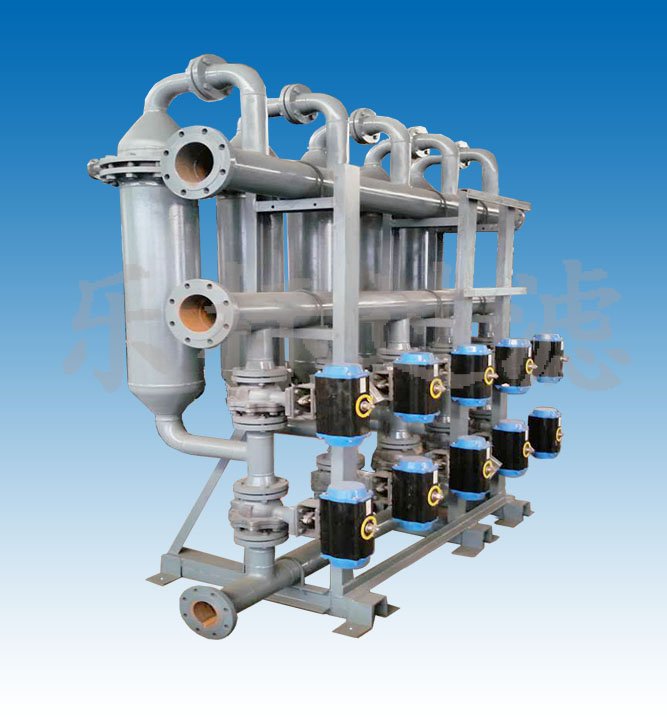

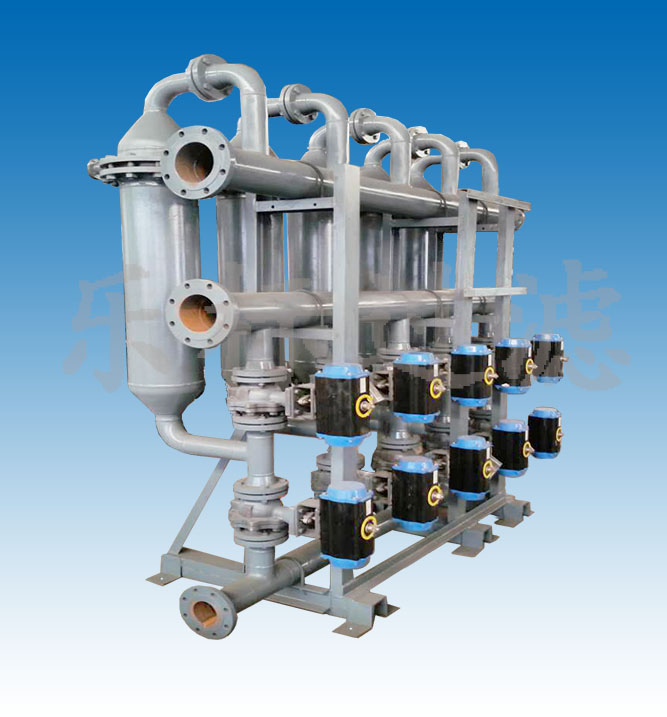

列管式反沖洗過濾器由罐體、濾芯組件、設備就近連接管線、自動閥門、控制柜等組成。在過濾器殼體的內部設置有多根濾管，污液從濾管外面流向?yàn)V管內部，然后從過濾器的集液腔流出?？刂撇捎脡翰?時間控制（壓差優先），當過濾器進出口的壓差達到設定的壓差極限時，過濾器進入反向沖洗過程。需進行反沖洗的濾管單元中止過濾，進行反沖洗?？晒┻x擇濾芯種類：金屬燒結濾芯、楔形濾芯、絲網濾芯、聚丙烯濾芯、陶瓷濾芯。

工作原理

當原料油流經裝有濾芯的濾筒時，顆粒物逐漸沉積并聚集在濾芯外表面區域形成濾餅。隨著濾餅厚度的增加，液流越來越難于穿過濾芯，壓差增大，當壓差或PLC系統設定的定時時間達到預先的設定值時，PLC系統輸出信號 ，PLC輸出信號能驅動現場防爆電磁閥，防爆電磁閥由電信號轉為氣信號起動執行機構切換其中一組二通閥門。利用已過濾的原料油及自身壓力由內向外對過濾器濾芯進行反向沖洗，并按順序逐個進行。待該臺反沖完畢后，PLC按程序驅動下一臺過濾器進行反沖洗，依此類推，待整個系統全部反沖完畢后，系統的差壓恢復到正常工作狀態，及至下一次信號到來。

綜合參數

設計標準：GB150-1998鋼制壓力容器、ASME標準

控制電壓：220V

工作電壓：380V 50HZ

工作壓力：0.2~3.0MPa

清洗方式：反沖洗

工作溫度：-40℃～180℃

殼體材料：碳鋼、不銹鋼、殼體襯膠

流量范圍：10~300m3/H

過濾精度：1-500um

控制方式：全自動

工作方式：連續

產品特點和優勢

1、自動反沖洗設計，提供連續的過濾，免維護；

2、自動反沖洗過濾器在反沖洗過程中，過濾組可實現單組依次進行反沖洗操作，從而不影響流體的正常過濾；

3、過濾設備采用氣動排污閥，反沖洗歷史短，耗水量少，環保經濟；

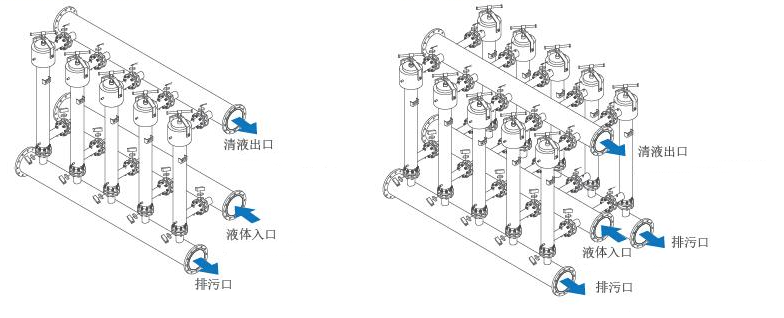

4、反沖洗過濾器正常工作時，流體從過濾介質的外部進入到過濾介質內部，流體中的雜質被阻攔在過濾介質的外部，反沖洗時，可以采用干凈的液體或氣體進行反洗，雜質從底部排出；

5、過濾器PLC控制系統，并可實現遠程控制。

應用范圍

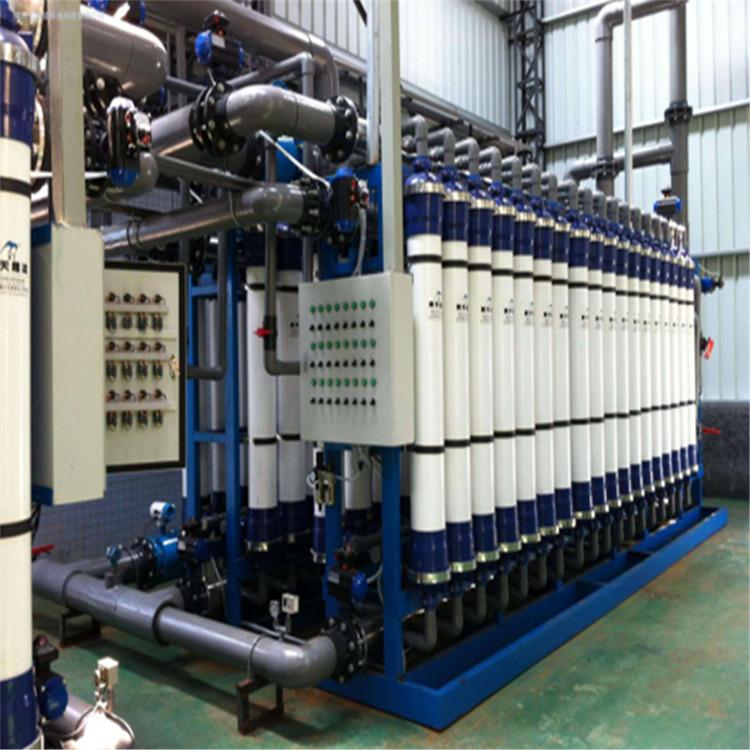

水處理： 各種原水、工藝用水、冷卻循環水；

石油煉化： 柴油、汽油、石腦油、FCC油漿、VRDS減壓渣油加氫脫硫、ARDS常壓渣油加氫脫硫、AGO常壓瓦斯油、CGO焦化蠟油、VGO減壓瓦斯油；

其他液體： 溶劑、酸堿液過濾等。
