產品概述

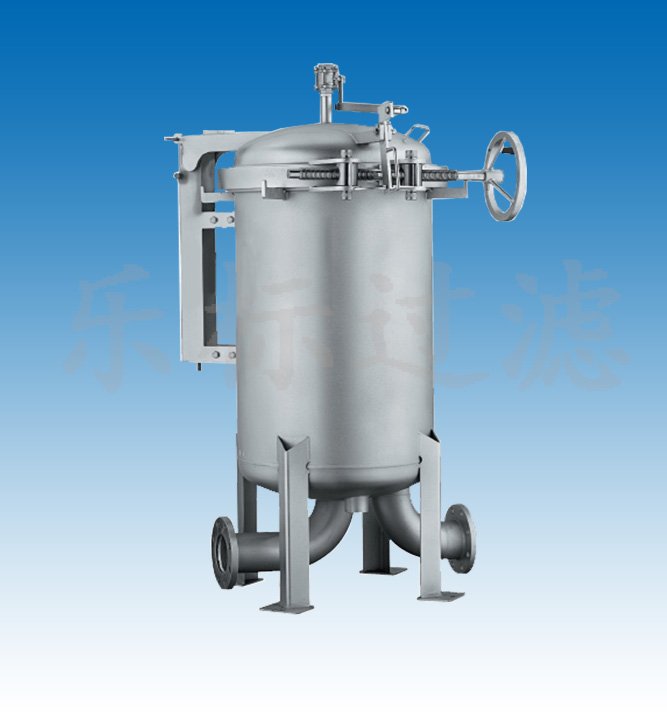

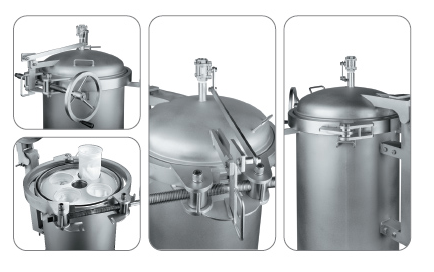

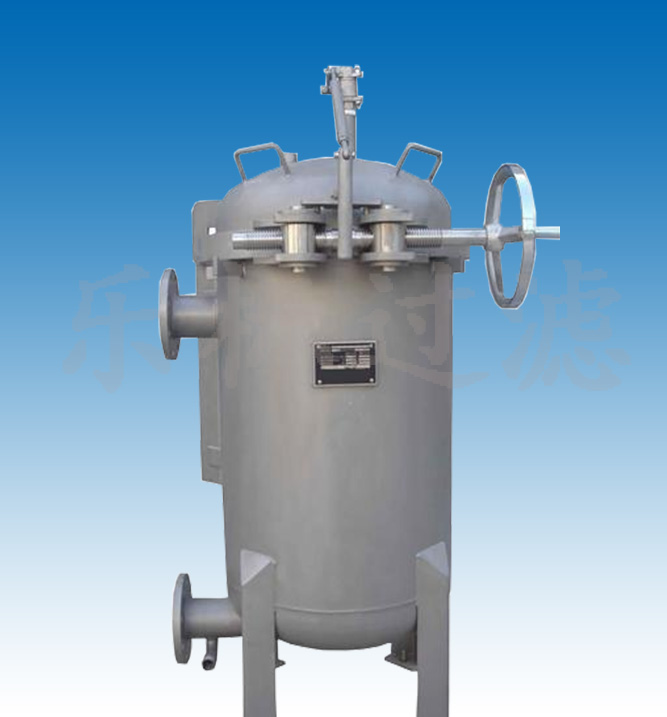

   區別于傳統的用螺栓固定的袋式過濾器，在原來多袋式過濾器的基礎上增加了快速開關機構及平衡機構，操作簡單迅速。通過搖轉快關傳動軸就可以實現上蓋的開啟和關閉，而不用像傳統螺栓固定的蓋子一樣，將十幾個甚至幾十個螺栓依次擰開或擰緊，來實現蓋子的開啟和關閉，十分方便快捷。彈簧輔助的平衡機構使頂蓋在0---105度任一角度停止，安全可靠?？焖匍_(kāi)關機構保證簡單、易用和安全的操作系統，將停機時間縮短、促進生產力及減低操作成本。特有的壓環保證了濾袋的密封。

工作原理

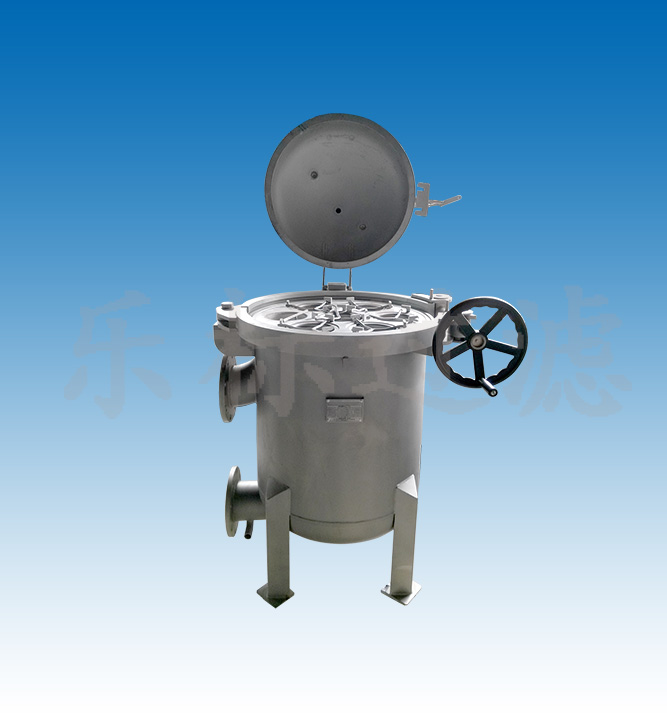

   快開袋式過濾器機體主要由三部分組成：過濾容器、支承網籃和過濾袋。根據流量要求可在單機里使用多個濾袋，液體從過濾容器側面或者下面進液口進入，由被網籃支撐的濾袋上方?jīng)_入濾袋中，濾袋因液體的沖擊和均勻的壓力面展開，使得液體物料在整個過濾袋內表面得到均勻分布，透過濾袋的液體沿著金屬支承網籃壁，由過濾器底部出液口排出。濾出顆粒雜質被截留在過濾袋內，完成過濾過程。更換或者清洗濾袋，只需松開環首螺栓，旋轉手輪提升上蓋，即可取出。

技術參數

濾筒材質：碳鋼、不銹鋼、雙相鋼、鈦材、哈氏合金、襯四氟、噴涂四氟

密封圈材質：丁晴橡膠、聚四氟乙烯、三元乙丙橡膠、氟橡膠、特氟龍包裹氟橡膠

濾袋數量：1-24（更大規格需要非標設計）

濾袋型號：?jiǎn)未剑?/span>1#、2#、3#、4#；多袋式：1#、2#

設計溫度范圍（未考慮濾袋）：碳鋼：-6～250℃；不銹鋼：-28～298℃

進出口連接：NPT或法蘭

表面處理：碳鋼：外表面噴漆；不銹鋼：噴砂（標配）、酸洗、拋光

濾袋密封：手動、無需手動壓緊（標配）

開啟方式：快開

產品特點和優勢

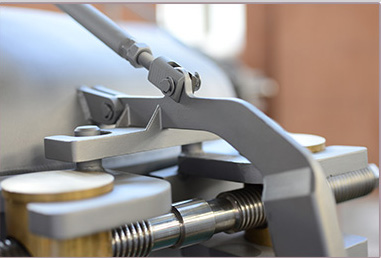

1、使用不銹鋼松緊抱箍代替?zhèn)鹘y(tǒng)的吊環螺栓壓緊裝置，將過濾器頂蓋開關時間縮短至半分鐘以?xún)?nèi)，比普通袋式機節約了30-50倍的操作時間，提高了工作效率。

2、快開式過濾器耐壓可達到1.2Mpa，設計壓力值高于同類產品20%以上。

3、彈簧重力平衡裝置替代了傳統手動搖臂，令頂蓋開啟輕如無物，只需一根手指即可抬起頂蓋上翻和放下。

4、頂蓋開啟角度105°，頂蓋放下后有鎖緊裝置。合理的設計使濾器不會產生側翻、傾倒或頂蓋放下后不易扣上的現象。

5、每個濾袋都設計有單獨的鎖緊裝置，確保濾袋和濾器之間完好的密封性。

應用范圍

油漆、啤酒、植物油、醫藥、化學藥品、石油產品、紡織化學品、感光化學品、電鍍液、牛奶、礦泉水、熱溶劑、乳膠、工業用水、糖水、樹脂、油墨、工業廢水、果汁、食用油、臘類等。
