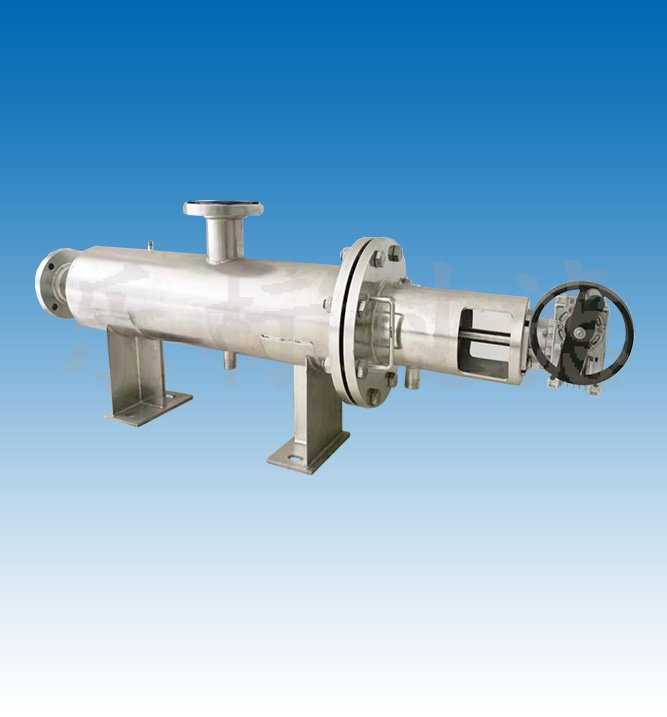

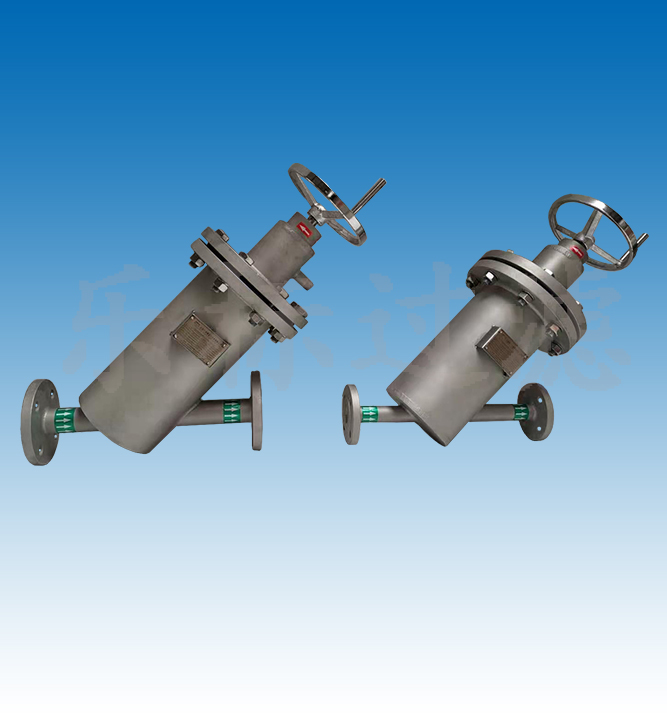

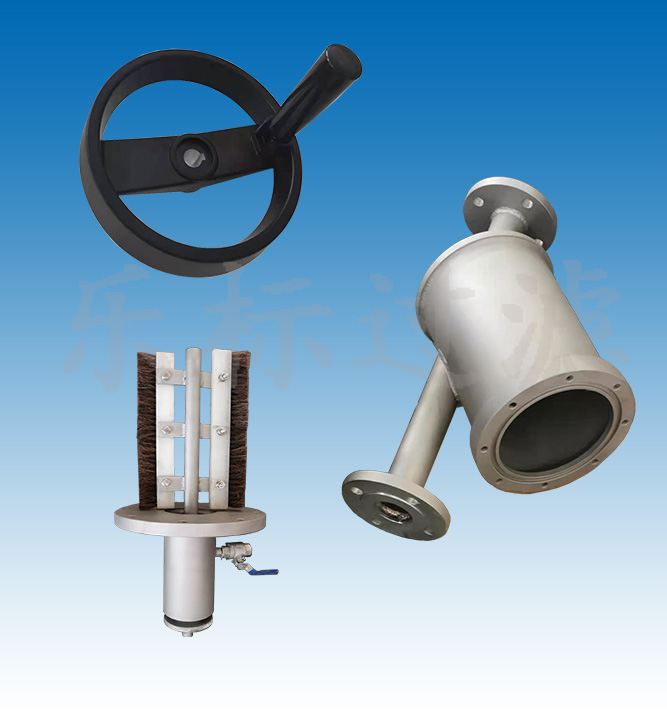

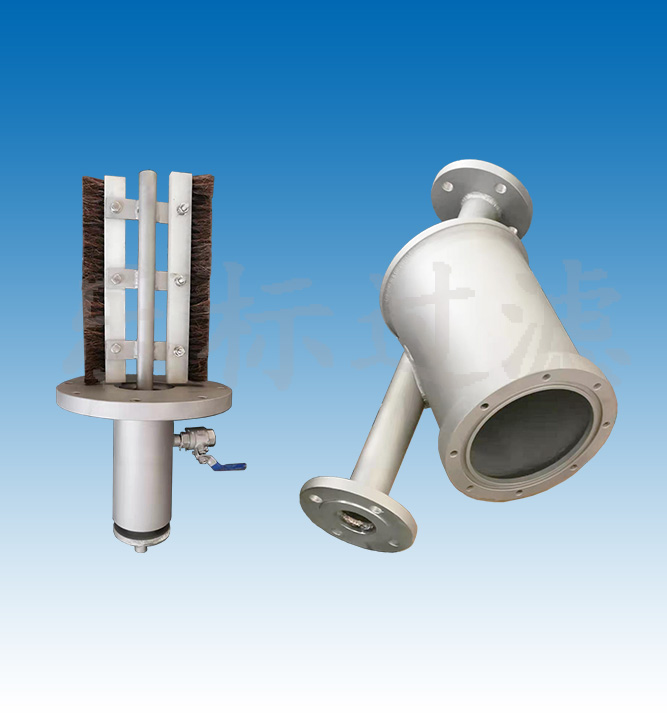

手搖刷式過濾器由過濾器本體、不銹鋼過濾網、帶手柄的清洗刷架組、排污閥及壓力表所組成，清洗刷架組穿過過濾器蓋，清洗刷安裝在不銹鋼過濾網內部，水流經手搖刷式過濾器時，雜質被濾網攔截，當需要排污時，只要打開排污閥順時針?lè)较驌u動手柄數圈，即可完成排污，不必拆卸過濾器清洗內部濾網，清洗排污過程水流不中斷。

    手搖刷式過濾器是水凈化過程中不可缺少的處理設備，用于攔截水中的各種雜質，以凈化水質或保護系統中其他設備的正常工作。普通濾網式過濾器因其結構簡單、過濾效果好、阻力小而應用于水源過濾、工業循環水系統等領域，但其缺點是納污量小、易受污物堵塞、清洗工作復雜，必須對設備進行拆卸才能實現對過濾部分的清洗，而且受人為因素影響比較大，使整個系統的自動化程度很低。手搖刷式過濾器可對原水進行過濾并對濾芯進行半自動清洗排污，且清洗排污時系統不間斷供水。該設備與以往的過濾器相比具有處理量大，不間斷供水，應用面廣等優點。

工作原理：

    手搖刷式過濾是一種半自動清洗過濾器，利用過濾器濾網內置的刷子和刷架，刷除濾網上的污物、雜質等顆粒，再通過排污閥排出。水流經過濾網，雜質被攔截在濾網內，當需要排污時，只要打開排污閥，輕輕轉動手柄數圈，即可完成排污，不必拆卸過濾器，清洗內部濾網。其主要特點是：清洗可在過濾器工作過程中進行，無需斷流不影響設備的正常運行。

綜合參數:

■單臺最大過濾流量可達970m3/h

■過濾精度從4000微米-20微米

■濾網可選鉆孔（4000-800μm），楔形（1000-50μm），編織復合（800—20μm）

■最小工作壓力≥0.1MPa

■最高工作壓力≤2.5MPa(特殊可定制)

■工作溫度≤95℃

■清洗方式：刷式

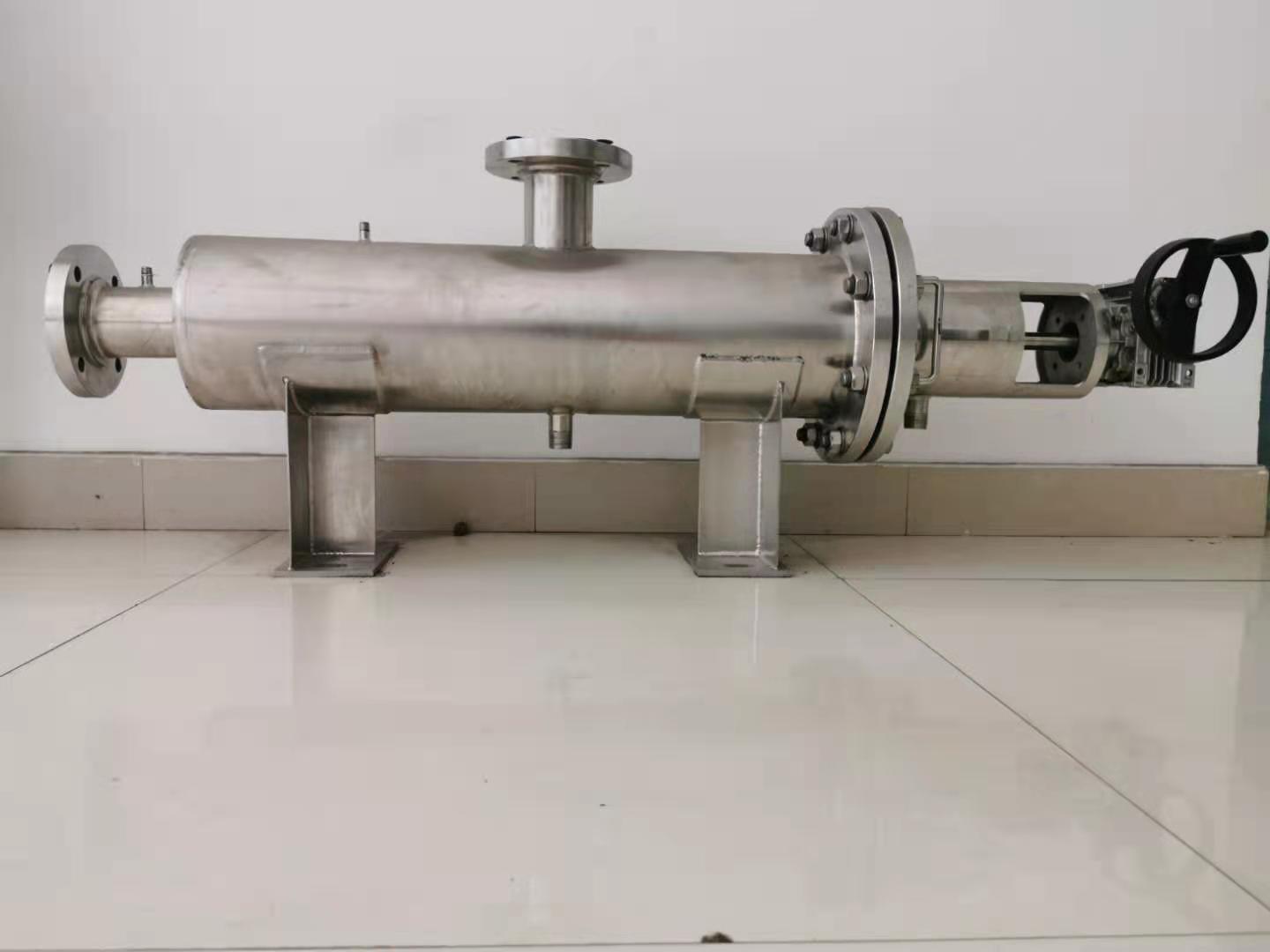

■安裝形式：可立式安裝或臥式安裝，多臺并聯可獲得更大流量

濾網選擇

    濾芯精度比較高時，一般選用復合網和楔形網。復合網又可分為普通紡織網和沖孔板復合，特種網和沖孔板復合。楔形網基本上可以終身使用，其特殊的梯形不銹鋼絲形成了濾芯內部縫隙小，外部大的結構，介質從濾芯內向外流動，出水更利，不易阻塞。同時這種結構也更有利于需要反沖洗的設備反沖洗。

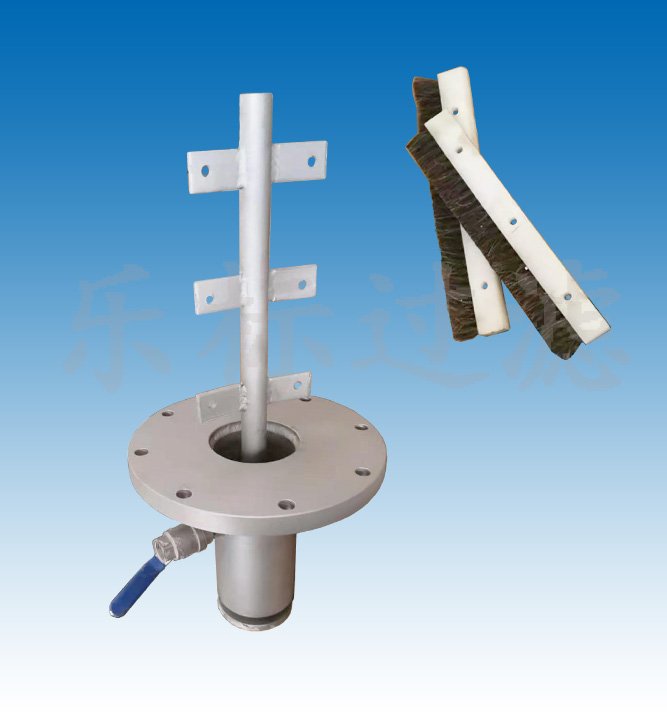

    鍥型網可以選擇全不銹鋼清洗刷子，而復合網由于其材質所限只能選用尼龍刷子。不銹鋼刷子長度可調節，使用時間更長，適用多種特殊環境，如過濾介質比較粘稠。要根據需要選擇網刷。

日常操作和維護

（1）手搖刷式過濾器排污周期

    根據過濾器進出口壓力表壓差值確定是否排污，當壓差值達到0.5kg時，搖動過濾器清洗搖把將濾芯內的雜質從濾芯上刷掉，打開排污閥在系統壓力作用下排出雜質，進出口壓力恢復正常，關閉排污閥，進入下個過濾周期。

（2）手搖刷式過濾器易損件的更換

    刷子、濾芯、密封料是手搖刷式過濾器的易損件。打開閥體盲板取出濾芯通常情況下只要更換紡織網即可，沖孔板一班不會壞;刷子是可以伸縮的，松開螺栓放長即可；打開壓料螺栓，向壓料室內添加壓料，然后用螺栓上緊。
